Vývodový hriadeľ pre vertikálne kŕmne miešačky Peecon
  • Vývodový hriadeľ pre vertikálne kŕmne miešačky PeeconVývodový hriadeľ pre vertikálne kŕmne miešačky Peecon
  • Vývodový hriadeľ pre vertikálne kŕmne miešačky PeeconVývodový hriadeľ pre vertikálne kŕmne miešačky Peecon

Vývodový hriadeľ pre vertikálne kŕmne miešačky Peecon

Náhradné vývodové hriadele pre vertikálne kŕmne miešačky PEECON 865, 1100, 1300 a 1500. Hlavný hriadeľ s konštantnou rýchlosťou CAT6; možnosti drážkovania na strane traktora 1,375-6 (540 ot./min), 1,375-21 (1000 ot./min.) a 1,750-20 (1000 ot./min.); vstup na strane mixéra zvyčajne 1,750-6. Krútiaci moment spojky automatického vypínania 2 500–3 500 N·m; strmene strižných skrutiek menovité 2 920 N·m. Dĺžka hriadeľa, veľkosť strmeňa, kombinácia drážok a konfigurácia štítu môžu byť prispôsobené výkresu. MOQ a dodacia lehota sú potvrdené na objednávku, pretože závisia od modelu a konfigurácie. Pošlite svoj model miešačky a drážku vývodového hriadeľa traktora – potvrdíme kombináciu hnacieho ústrojenstva a vystavíme cenovú ponuku.

Veľkoobchodná náhradná hnacia sústava · Sortiment vertikálnych mixérov PEECON

Veľkoobchodný vývodový hriadeľ pre vertikálne kŕmne mixéry PEECON – špecifikácie, MOQ, prispôsobenie a dodacia lehota na výmenu kŕmneho mixéra

Keď zlyhá vývodový hriadeľ vertikálneho miešača, lis alebo miešačka sa zastaví a rozhodnutie o výmene príde na tri kontroly: ktorý model PEECON, ktoré drážkovanie na strane traktora a aký krútiaci moment spojky dokáže prevodovka miešačky vziať. Na tejto stránke sú uvedené tri položky oproti štyrom modelom mixérov v tomto rade spolu s hlavným CV čísla dielov hriadeľa a spojky, takže si môžete potvrdiť špecifikáciu skôr, ako požiadate o cenovú ponuku.

Ceny a MOQPodľa citácie
Dodacia lehotaNa objednávku
PrispôsobenieNa základe kreslenia
dokumentyNA ZNAMENIE

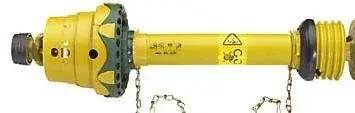

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Vertikálny vývodový hriadeľ zmiešavača PEECON — CAT6 kĺb s konštantnou rýchlosťou a koniec spojky série 2500.

Kľúčové špecifikácie

  • Hlavný hriadeľCAT6 konštantná rýchlosť
  • Traktorová drážka1,375-6 · 1,375-21 · 1,750-20
  • Vstup mixéraTypicky 1,750-6
  • Krútiaci moment hriadeľa3 800 N·m menovitý / 4 200 N·m vrchol
  • Krútiaci moment spojky2 500 – 3 500 N·m
  • Strmeň strižnej skrutky2 920 N·m
  • Modely mixérov865 · 1100 · 1300 · 1500
  • Výkon traktoraMinimálny výkon 95 – 200 koní
  • PrispôsobenieDĺžka, jarmo, drážka, štít

Model Matrix — Ktorý mixér PEECON potrebuje aký PTO

PEECON865
  • Kapacita865 CFT
  • Augers2
  • Min. moc95 koní
  • Hnacia sústavaCV CAT6
  • SplineTraktorom
PEECON1100
  • Kapacita1100 CFT
  • Augers2
  • Min. moc135 koní
  • Hnacia sústavaCV CAT6
  • SplineTraktorom
PEECON1300
  • Kapacita1300 CFT
  • Augers3
  • Min. moc180 koní
  • Hnacia sústavaCV CAT6
  • SplineTraktorom
PEECON1500
  • Kapacita1500 CFT
  • Augers3
  • Min. moc200 koní
  • Hnacia sústavaCV CAT6
  • SplineTraktorom

Väčšina traktorov v tomto výkonovom rozsahu používa 1,750-20 vývodový hriadeľ a väčšina PEECON mixérov v tomto rozsahu používa 1,750-6 vstup hriadeľ. Obe strany sú prispôsobené nezávisle — strana miešačky je upevnená miešačkou, strana traktora je upevnená pomocou traktor. Pred objednávkou potvrďte obe.

Hlavný hriadeľ s konštantnou rýchlosťou CAT6 – čísla dielov zostavy a polovičného hriadeľa

Kompletná zostava CV a referencia polovičného hriadeľa pre hlavný hriadeľ CAT6
Výstupný hriadeľ traktora Vyplňte číslo dielu zostavy CV Číslo dielu hriadeľa CV 1/2 Číslo dielu polovice náradia (2500).
540 otáčok za minútu, 1,375" × 6 drážkovanie 392206 392206-POLOVICA 2500-REALIZÁCIA-POLOVINA
1000 otáčok za minútu, 1,375" × 21 drážkovanie 392221 392221-POLOVICA 2500-REALIZÁCIA-POLOVINA
1000 otáčok za minútu, 1,750" × 20 drážkovanie 392220 392220-POLOVICA 2500-REALIZÁCIA-POLOVINA

Kompletná zostava CV sa dodáva s predmazaným spojom. Ak potrebujete vymeniť iba jednu polovicu, polovičný hriadeľ číslo dielu je to, ktoré si objednáte. Polovica náradia je spoločná pre všetky tri varianty na strane traktora.

Výber spojky a strmeňa — Menovité krútiace momenty a čísla dielov

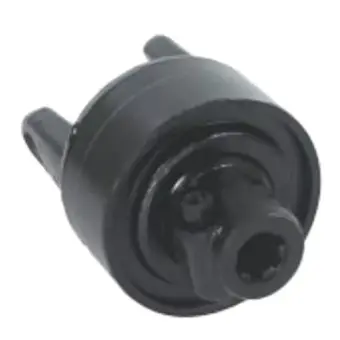

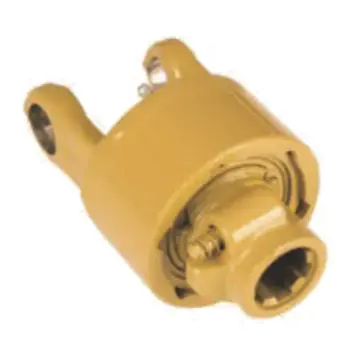

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Automatická vypínacia spojka série 2500 — telesá K64 a K64/24.
Automatické vypínacie spojky série 2500
Číslo dielu Model Priemer Splines Krútiaci moment
134467 K64/24 1.750 20 3 500 N·m
LAF20250MDAL67 K64 1.750 20 2 500 N·m
135416 K64/24 1.375 6 2 700 N·m
135362 K64/24 1.750 6 2 700 N·m
135986 K64/24 1.750 20 2 700 N·m
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Strmene strižných skrutiek série 2500 — telesá KB61, KB61/2 a BTL.
Strmene šmykových skrutiek radu 2500
Číslo dielu Model Priemer Splines Krútiaci moment
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2 920 N·m
355272 KB61/2 1.375 6 2 920 N·m
4250104 KB61/2 1.375 6 2 920 N·m
BTL67205610A BTL 1.750 20 2 920 N·m
4250105 KB61/2 1.750 20 2 920 N·m
BTL67345610A KB61 1.750 6 2 920 N·m
338427 KB61/2 1.750 6 2 920 N·m
392340 KB61/2 1,9375 RD 0,50 kľúč —

Dve skupiny spojok nie sú v prevádzke zameniteľné. Spojky s automatickým vypínaním sa po prešmyknutí znova zapoja, takže vyhovujú mixérom, ktoré sa pri štartovaní stretávajú s občasným preťažením. Strmene strižnej skrutky obetujú skrutku pri preťažení a pred opätovným spustením mixéra je potrebné ho znova zaskrutkovať, takže vyhovujú mixérom, kde sa zlomená skrutka ľahšie vymení než prehriaty spojkový balík. Úplná referencia pre širší rozsah je naVývodový hriadeľ pre miešačky krmivastránku.

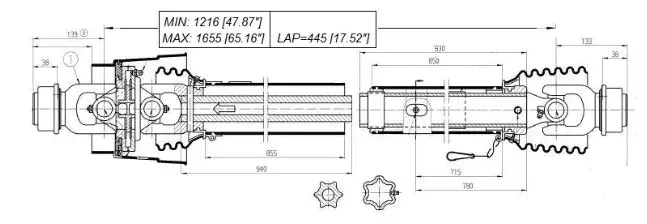

Detail špecifikácie — hriadeľ, kĺb a štít

Hriadeľ a kĺb

Hlavný hriadeľ
CAT6 konštantná rýchlosť
Materiál hriadeľa
Kalená legovaná oceľ, brúsená
Priemer hriadeľa
φ62 mm
Uhol kĺbu
±45°
Ložisko
Štvorsférický valec
Menovitý krútiaci moment
3 800 N·m
Špičkový krútiaci moment
4 200 N·m
Rozsah rýchlosti
540 – 1000 ot./min

Tesnenie a ochrana

Tesniaci materiál
Hydrogenovaný nitrilový kaučuk
Teplota tesnenia rozsah
-45 °C až 130 °C
Prachový kryt
Trojrez so špirálovou drážkou na triesky
Štít
Plné pokrytie, rýchle pripojenie
Výkon traktora
80-220 koní
Kompatibilita mixéra
PEECON, KUHN (20 m³ a viac)
Prispôsobenie
Dĺžka, jarmo, drážka, štít
Dokumentácia
Dodávané na požiadanie

Vyššie uvedené špecifikácie odrážajú aktuálnu produkciu. Pre neštandardnú dĺžku hriadeľa alebo veľkosť strmeňa je kreslenie riadi. Širší sortiment pre iné značky miešačiek krmiva, vrátaneŠpičkové miešačky krmiva, je uvedené na stránke kategórie a zodpovedajúceprevodovka miešača krmivaje na samostatnej stránke.

Ako je objednávka potvrdená

Odoslať model a drážku

Uveďte model miešačky PEECON (865 / 1100 / 1300 / 1500) a veľkosť vývodového hriadeľa traktora.

Potvrďte hnaciu sústavu

Vrátime zodpovedajúcu zostavu CV, rodinu spojky a kombináciu čísla dielu.

Kreslenie a cenová ponuka

Pre vlastné dĺžky alebo strmene je pred výrobou vystavený výkres. Cenová ponuka uvádza MOQ a dodací čas pre potvrdenú konfiguráciu.

Výroba a expedícia

Štandardné šachty sa pohybujú podľa potvrdeného harmonogramu; vlastné hriadele sa pohybujú po schválení výkresu.

MOQ a dodacia lehota sú uvedené na objednávku, pretože závisia od modelu, kombinácie drážok a od toho, či hriadeľ je štandardný alebo vyrobený na výkres. Nič na tejto stránke nezaväzuje k pevnému údaju, ktorý by neplatil pre a odlišná konfigurácia. TheRozsah vývodového hriadeľastránku uvádza ostatné kategórie poľnohospodárstva.

Často kladené otázky

Ktoré modely miešačiek PEECON pokrýva tento vývodový hriadeľ?

865, 1100, 1300 a 1500. Minimálny výkon traktora pre každý z nich je 95 k, 135 k, 180 k a 200 k, ako je uvedené v modelovej matici vyššie. Všetky štyri poháňajú hlavný hriadeľ s konštantnou rýchlosťou CAT6.

Aké drážkovanie sa používa na strane traktora a na strane miešačky?

Väčšina traktorov v tomto rozsahu používa drážku 1,750-20 a väčšina miešačiek používa vstupný hriadeľ 1,750-6. Dostupné sú aj možnosti 1,375-6 (540 ot./min.) a 1,375-21 (1000 ot./min.) na strane traktora. Strana traktora a strana mixéra sú zladené nezávisle - pred objednávkou potvrďte obe strany.

Aký je menovitý krútiaci moment hriadeľa a spojky?

Hlavný hriadeľ CAT6 je dimenzovaný na 3 800 N·m nepretržitý a 4 200 N·m okamžitý vrchol. Spojky s automatickým vypínaním v rade 2500 majú rozsah od 2 500 N·m do 3 500 N·m. Strmene strižných skrutiek sú dimenzované na 2 920 N·m.

Môžete dodať neštandardnú dĺžku hriadeľa alebo strmeňa?

áno. Dĺžka hriadeľa, veľkosť strmeňa, kombinácia drážok a konfigurácia štítu môžu byť prispôsobené výkresu. Zašlite rozmery existujúceho hriadeľa, prípadne náčrt s vyznačenými stredmi kĺbov a my Vám potvrdíme realizovateľnosť.

Aké sú MOQ a dodacia lehota?

MOQ a dodacia lehota sú potvrdené na objednávku. Závisia od modelu, kombinácie drážkovania a od toho, či je hriadeľ štandardný alebo vyrobený podľa výkresu. Pošlite svoj model mixéra a drážku vývodového hriadeľa traktora a my vám vystavíme cenovú ponuku s uvedením MOQ a dodacej lehoty pre túto konfiguráciu.

Vyžiadajte si cenovú ponuku pre váš mixér PEECON

Pošlite svoj model miešačky PEECON (865 / 1100 / 1300 / 1500) a veľkosť vývodového hriadeľa traktora (1.375-6, 1.375-21 príp. 1,750-20). Potvrdíme kombináciu hnacej sústavy a číslo dielu a vystavíme cenovú ponuku s MOQ a dodacou dobou pre danú konfiguráciu. Vlastné dĺžky a strmene sú uvedené proti výkresu.
