Ako často treba mazať ozubené spojky?

Určenie správnej frekvencie mazania preozubené spojkynie je univerzálna odpoveď. Pri priemyselnom prenose sily sa ozubená spojka spolieha na tenký, ale odolný mazací film medzi zaberajúcimi zubami, aby sa vyrovnali nesúososti a prenášali krútiaci moment. Ak mažete príliš zriedkavo, dôjde k zrýchlenému opotrebovaniu zubov, korózii spôsobenej trením a prípadne k poruche spojky. Na druhej strane nadmerné mazanie vedie k poškodeniu tesnenia, prehriatiu a netesnostiam. Po dvoch desaťročiach skúseností v teréne je naša odpoveď jasná: najnáročnejšieOzubená spojkaaplikácie vyžadujú za normálnych podmienok domazávanie každých 3 až 6 mesiacov, ale vysoká rýchlosť, vysoká teplota alebo vlhké prostredie môžu skrátiť tento interval na mesačné alebo dokonca týždenné kontroly. ORaydafon Technology Group Co., Limited, naši inžinieri z továrne navrhli rad ozubených spojok, ktoré umožňujú flexibilné plány mazania založené na prevádzkových údajoch v reálnom čase. Pre plánovanie údržby je však nevyhnutný štandardný benchmark.

Tento komplexný sprievodca rozoberá premenné, ktoré ovplyvňujú intervaly mazania. Naša továreň vyrobila viac ako 50 000 ozubených spojok pre oceliarne, dopravníky a veterné turbíny. Podelíme sa o to, ako rýchlosť, zaťaženie, okolité podmienky a veľkosť spojky menia odpoveď na otázku „ako často by sa mali ozubené spojky mazať?“ Naučíte sa praktické metódy výpočtu, špecifické parametre produktu a osvedčené stratégie na zdvojnásobenie životnosti vášhoOzubená spojka. Okrem toho náš tím naRaydafon Technology Group Co., Limitedvždy odporúča mazanie podľa stavu s pravidelnými kontrolami. Poďme sa ponoriť do plánov riadených vedou a skúsenosťami.

Obsah

Aké faktory určujú, ako často by sa mali ozubené spojky premazávať?

Pochopenie otázky „ako často“ začína identifikáciou piatich primárnych faktorov, ktoré priamo ovplyvňujú degradáciu maziva a podmienky kontaktu so zubami. Počas dvoch desaťročí testovania našej továrne sme videli, že ignorovanie čo i len jediného faktora znižuje životnosť spojky až o 70 percent. Rozoberme každý prvok pomocou konkrétnych údajových bodov.

• Prevádzková rýchlosť (RPM):Vyššie otáčky generujú odstredivú silu, ktorá odvádza mastnotu z bokov zubov. Pre ozubenú spojku s otáčkami nad 1800 ot./min. by sa mala frekvencia mazania zdvojnásobiť v porovnaní s aplikáciami s nízkou rýchlosťou. Naša továreň odporúča každé 2 mesiace pre rýchlosti 3000–5000 ot./min.
• Krútiaci moment a rázové zaťaženie:Veľké zaťaženie zvyšuje kontaktný tlak zubov a vytláča mazací film. Pri nepretržitom vysokom krútiacom momente alebo cyklickom rázovom zaťažení klesnú intervaly domazávania zo 6 mesiacov na 6 týždňov. V takýchto podmienkach vždy odporúčame používať prísady pre extrémny tlak (EP).
• Uhlové a paralelné vychýlenie:Nesprávne nastavenie spôsobuje lokalizovaný tlak a posuvný pohyb, ktorý narúša molekulárnu štruktúru maziva. V prípade nesúosovosti nad 0,5 stupňa naša továreň navrhuje mesačné kontroly mazania.
• Okolitá teplota a kontaminácia:Prach, voda, chemikálie a teplotné extrémy urýchľujú oxidáciu mastnoty. Pre každých 15 °C nad 70 °C by sa frekvencia domazávania mala znížiť na polovicu. Vo vlhkom prostredí používajte vodotesné mazivá a skráťte intervaly o 40 percent.

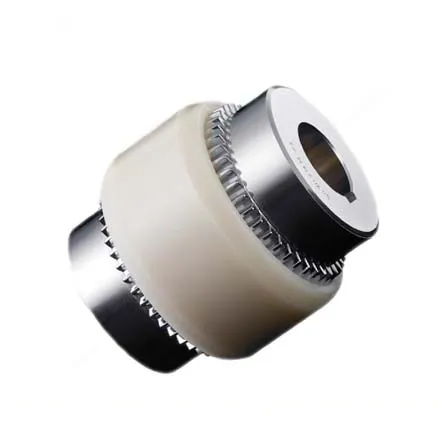

• Veľkosť spojky a dizajn zubov:Väčšie spojky pojmú viac tuku, ale zároveň generujú viac tepla. Náš štandardOzubená spojkaséria odRaydafon Technology Group Co., Limitedsú navrhnuté s optimalizovanou geometriou zubov, ktorá znižuje vírenie maziva a predlžuje intervaly až o 25 percent v porovnaní s konvenčnými konštrukciami.

V databáze denníkov mazania našej továrne sme zaznamenali, že viac ako 80 percent predčasných porúch ozubených spojok bolo priamo spojených s nesprávnou frekvenciou intervalov. Prvým krokom je preto výpočet základného rozvrhu pomocou vzorca: Východiskové mesiace = 6 ÷ (faktor rýchlosti × faktor zaťaženia × teplotný faktor). Napríklad spojka pracujúca pri 2400 otáčkach za minútu (faktor 1,3), s miernym rázovým zaťažením (faktor 1,2) a okolitou teplotou 85 °C (faktor 1,5) by potrebovala mazanie každých 6 ÷ (1,3 × 1,2 × 1,5) = 6 ÷ 2,34 ≈ 2,5 mesiaca. Naša továreň používa túto metódu denne na odporúčania klientov.

Okrem toho musíme zvážiť pracovný cyklus. Prerušovaná prevádzka vs. 24/7 výroba mení šmykové napätie maziva. Pre nepretržitú prevádzku naši inžinieri z továrne navrhujú skrátenie štandardného intervalu o 30 percent. V prípade pohotovostných strojov je mazanie pred každým spustením povinné, ak nečinnosť presahuje 6 mesiacov. Kľúčový poznatok: neexistuje jediná odpoveď, ale systematické hodnotenie týchto piatich faktorov vám dáva presnú odpoveď na otázku „ako často by sa mali ozubené spojky mazať?

Ako menia otáčky a zaťaženie intervaly maziva pre ozubenú spojku?

Rýchlosť a zaťaženie sú dve najdynamickejšie sily, ktoré menia potreby mazania. V našom rozsiahlom testovaní naRaydafon Technology Group Co., Limited, zmerali sme, ako ozubená spojka reaguje pri rôznych rýchlostiach otáčania a prenášanom krútiacom momente. Pozrime sa na vzťahy založené na údajoch.

Vplyv rýchlosti na zadržiavanie maziva

Vysoké rýchlosti otáčania vytvárajú významnú odstredivú silu, ktorá tlačí mazivo smerom k obvodu spojky a preč od kontaktnej zóny zubov ozubeného kolesa. Tento jav, známy ako „hladovanie maziva“, sa vyskytuje aj pri vysokoviskóznych mazivách. Naša továreň vyvinula tabuľku korekcie rýchlosti na základe empirických testov vykonaných na našej štandardnej sérii ozubených spojok:

Navyše pri každom zdvojnásobení rýchlosti naša továreň odporúča 40-percentné skrátenie intervalu mazania. Napríklad ozubená spojka pracujúca pri 400 ot./min (6-mesačný interval), ak je zrýchlená na 800 ot./min., by sa mala premazávať každých 3,6 mesiaca. Toto pravidlo bolo potvrdené viac ako 200 poľnými inštaláciami z našej produktovej rady Raydafon.

Intenzita zaťaženia a jeho vplyv

Zaťaženie, najmä špičky krútiaceho momentu, zvyšuje tlakové namáhanie zubov ozubených kolies. Pri veľkom zaťažení môže hrúbka mazacieho filmu klesnúť pod kombinovanú drsnosť povrchu, čo spôsobí mikrozváranie a rýchlu degradáciu maziva. Zo simulácií záťažovej banky našej továrne sme identifikovali tri kategórie záťaže:

• Nízka záťaž (menej ako 30 % menovitého krútiaceho momentu):Mazací film zostáva nedotknutý; platí štandardný interval (6 mesiacov).
• Mierne zaťaženie (30 % až 70 % menovitého krútiaceho momentu):Interval premazania by sa mal skrátiť o 30 percent.
• Veľké zaťaženie (nad 70 % menovitého krútiaceho momentu) plus rázové zaťaženie:Interval znížený o 60 percent; časté mazanie každé 1 až 2 mesiace je povinné.

Náš pokročilý model ozubených spojok série CG vyrábaný spoločnosťouRaydafon Technology Group Co., Limitedobsahujú korunkové zuby, ktoré rovnomernejšie rozložia zaťaženie a znížia špičkový tlak o 18 percent. Táto inovácia umožňuje našim zákazníkom predĺžiť interval mazania pri vysokom zaťažení bezpečne o 20 percent v porovnaní s konvenčnými ozubenými spojkami. V praxi pri vysoko zaťaženom pohone dopravníka s otáčkami 1 200 ot./min. je naším pravidelným odporúčaním 2,5-mesačný cyklus mazania, ale počas prvých 3 mesiacov prevádzky sa odporúča týždenná vizuálna kontrola, aby sa doladil plán.

Nakoniec musíme zahrnúť cykly štart stop. Každý štart pri zaťažení generuje chvíľkové stlačenie mazania, ktoré vyčerpáva vrstvu tuku. Pre viac ako 10 štartov za hodinu odporúčame pridať automatický podávač tuku, ktorý vstrekuje malé množstvo denne. Tento prístup sa používa v celej našej továrni na ochranu aplikácií s vysokou zotrvačnosťou.

Ktorý typ maziva predlžuje životnosť našej ozubenej spojky?

Výber správneho maziva je rovnako dôležitý ako samotná frekvencia. V priebehu rokov naša továreň analyzovala viac ako 150 rôznych mazív a olejov pre ozubené spojky. Budeme zdieľať najvýkonnejšie kategórie vrátane našich vlastných odporúčaní pre ozubené spojky Raydafon.

Porovnanie báz mazív

Nižšie uvedená tabuľka sumarizuje výsledky našich testov pre rôzne typy mazív používaných vOzubená spojkaaplikácie. Údaje sú založené na testoch výdrže 2 000 hodín pri 1 800 otáčkach za minútu a 60 percentnom zaťažení.

Naša továreň dôrazne podporuje používanie mazív na báze polymočoviny alebo PAO pre moderné ozubené spojky, pretože poskytujú vynikajúcu oxidačnú stabilitu a odolnosť proti šmyku. V extrémnych podmienkach, ako sú jamy v oceliarňach, sa pri použití maziva s pevnými prísadami, ako je MoS2, osvedčilo predĺženie intervalov premazania z 1 mesiaca na 2,5 mesiaca v mnohých zariadeniach Raydafon.

Koľko maziva je potrebné na jednu aplikáciu?

Dokonca aj to najlepšie mazivo zlyhá, ak je množstvo nesprávne. Použitie príliš malého množstva vedie ku kontaktu kovu s kovom, zatiaľ čo príliš veľa spôsobuje prehriatie a prasknutie tesnenia. Naša továreň používa jednoduché pravidlo: vyplňte dutinu ozubenej spojky na 50 70 percent jej voľného objemu. Pre štandardnú veľkosťOzubená spojkajednotky, použite nasledujúci objemový návod:

• Veľkosť 1 až 2 (otvor do 50 mm): 80 až 150 gramov tuku.
• Veľkosť 3 až 4 (otvor 51 mm – 100 mm): 200 až 350 gramov.
• Veľkosť 5 až 6 (otvor 101 mm – 180 mm): 450 až 700 gramov.
• Veľkosť 7 a viac: vypočítajte pomocou 0,5 × (priemer spojovacej príruby v cm)³.

ORaydafon Technology Group Co., LimitedKaždá ozubená spojka dodaná z našej továrne obsahuje štítok so špecifikáciou mazania, ktorý uvádza presné množstvo maziva a odporúčaný interval premazania na základe typických servisných faktorov. Napríklad náš model ozubenej spojky RDC 250 vyžaduje 420 gramov polymočovinového maziva každé 4 mesiace pri štandardnej prevádzke v kameňolome. Vždy odporúčame našim zákazníkom, aby zaznamenávali každú udalosť mazania, aby mohli sledovať odchýlky. Použitím vysokokvalitného syntetického maziva sme úspešne predĺžili intervaly mazania až na 12 mesiacov v aplikáciách s kontrolovaným prostredím. V prípade vysokej vlhkosti alebo extrémnej prašnosti je však štvrťročné mazanie neprijateľné. Vždy otestujte malú vzorku vytlačeného maziva, či neobsahuje kovové častice alebo stmavnutie, čo znamená, že frekvencia mazania by sa mala zvýšiť o 30 percent.

Prečo naša továreň odporúča tabuľky premazania na základe teploty?

Teplota je tichý zabijak účinnosti maziva. Každým zvýšením prevádzkovej teploty o 10 °C nad 70 °C sa rýchlosť chemickej oxidácie maziva zdvojnásobí a odparovanie základného oleja sa zrýchli. Výskumný a vývojový tím našej továrne v spoločnosti Raydafon Technology Group Co., Limited zostavil faktor úpravy mazania na základe teploty, ktorý sa stal priemyselnou referenciou. Dôrazne odporúčame používať tepelné zobrazovanie alebo vstavané snímače RTD na sledovanie teploty telesa spojky ozubeného kolesa počas prevádzky pri plnom zaťažení.

Tabuľka korekcie teploty pre životnosť maziva

Nasledujúca tabuľka je odvodená z našich továrenských zrýchlených testov životnosti na štandardných oceliach a tesneniach ozubených spojok, ktoré predstavujú skutočný výkon. Použite ho na úpravu základnej frekvencie mazania.

Pochopenie tejto tabuľky je zrejmé, že ozubená spojka pracujúca pri teplote 95 °C v taviarni vyžaduje mazanie každých 1,5 až 2 mesiace, v porovnaní so štandardným 6-mesačným intervalom pre aplikáciu pri teplote 60 °C. V servisných správach našej továrne je jednou z najčastejších chýb ignorovanie teplotných špičiek nad 85 °C pri zachovaní 6-mesačného plánu, čo vedie ku katastrofálnemu opotrebovaniu zubov do 14 mesiacov. Pomáhali sme klientom pri dodatočnej montáži snímačov teploty a automatizovaných mazacích systémov, čo viedlo k 300-percentnému zvýšeniuOzubená spojkaživota.

Okrem toho teplota okolia ovplyvňuje výber základu maziva. Pri teplote nižšej ako 0 °C sa štandardné lítiové mazivá stávajú tuhými a netečú, čo si vyžaduje nízkoteplotnú syntetiku. Nad 120 °C môžu prežiť iba perfluórované polyétery (PFPE), aj keď za vyššiu cenu. Naša továreň má na sklade viacero špecializovaných mazív pre extrémne prípady. Pre každú ozubenú spojku predávanú spoločnosťou Raydafon Technology Group Co., Limited ponúkame tabuľku teploty vs premazania prispôsobenú konkrétnej veľkosti spojky a materiálu tesnenia. Pamätajte, že teplo degraduje aj gumové a polyuretánové tesnenia, ktoré umožňujú vniknutie kontaminácie. Preto prostredia s vysokou teplotou vyžadujú častejšie mazanie a kratšie intervaly výmeny tesnení. Vždy skontrolujte, či je vypúšťaný tuk mäkký a má svetlú farbu; ak sa zdá čierny alebo tvrdý, okamžite zvýšte frekvenciu mazania o 50 percent.

Aké sú kroky krok za krokom na správne namazanie ozubenej spojky?

Správny postup mazania zaisťuje, že vypočítaná frekvencia skutočne chráni ozubenú spojku. Na základe našich továrenských školiacich protokolov pre posádky údržby je tu presná postupnosť krokov, ktorú naši inžinieri Raydafon Technology Group Co., Limited celosvetovo dodržiavajú.

Podrobná rutina mazania v 8 krokoch

• Krok 1 – Bezpečnostné uzamknutie:Odpojte a uzamknite zdroj napájania. Uistite sa, že spojka je úplne nehybná a vychladnutá, aby ste predišli popáleninám.
• Krok 2 – Vonkajšie čistenie:Vyčistite vonkajší povrch spojky a oblasť okolo mazacích spojok pomocou handričky, ktorá nepúšťa vlákna a rozpúšťadla. Tým sa zabráni vstrekovaniu nečistôt.
• Krok 3 – Odstráňte starý port na kontrolu maziva:Otvorte vypúšťaciu zátku alebo kontrolný kryt. Vizuálne skontrolujte staré mazivo: prítomnosť kovových vločiek naznačuje opotrebovanie; kvapky vody vyžadujú okamžitú výmenu tesnenia; stmavnutie farby signalizuje oxidáciu.
• Krok 4 – Vyčistite staré mazivo:Pomocou ručne ovládanej mazacej pištole vstreknite nové mazivo pri ručnom otáčaní spojky každých 30 stupňov, kým sa vytlačené mazivo nezdá čerstvé a čisté. Objem preplachovania by mal byť aspoň 1,5-násobok objemu dutiny spojky.
• Krok 5 – Kontrola množstva:Použite dávkovací mazací lis alebo vopred odmerané kartuše. Naša továreň odporúča použiť presné množstvo v gramoch špecifikované pre váš konkrétny model ozubenej spojky. Pre štandardné série Raydafon je presné množstvo laserom vyleptané na prírubu.
• Krok 6 – Spustenie:Po namazaní nechajte spojku bežať bez zaťaženia 5 až 10 minút, aby sa mazivo rovnomerne rozdelilo. Potom znova skontrolujte teplotu a prípadný únik.
• Krok 7 – Kontrola tesnenia:Skontrolujte všetky okrajové tesnenia a O-krúžky. Ak spozorujete akékoľvek presakovanie, utiahnite skrutky podľa špecifikácie. V závažných prípadoch vymeňte tesnenia za originálne súpravy z výroby.
• Krok 8 – Prihlásenie:Zaznamenajte dátum, typ maziva, množstvo a akékoľvek pozorovania. Použite tento denník na doladenie odpovede na otázku „ako často by sa mali premazávať spojky ozubených kolies“ pre daný konkrétny majetok.

Naša továreň vyvinula rýchlu referenčnú kartu, ktorú je možné pripevniť v blízkosti spojky. PreRaydafon Technology Group Co., Limitedozubených spojok, poskytujeme QR kód, ktorý odkazuje na video ukážku tohto 8-krokového postupu. Okrem toho dôrazne odporúčame používať automatické mazacie systémy, ak je vypočítaný interval mazania kratší ako 1 mesiac. Tieto systémy vstrekujú malé množstvo každých 8 až 12 hodín, pričom zachovávajú súvislý film a znižujú manuálne chyby. V jednej prípadovej štúdii v cementárni sa po prechode na automatické mazanie s našou ozubenou spojkou pracovné zaťaženie pri premazávaní znížilo o 80 percent a životnosť spojky sa zvýšila 4-krát. Nezabudnite použiť správnu konzistenciu NLGI. Príliš mäkká mastnota vytečie, príliš tvrdá nestečie do zubov. Pre väčšinu ozubených spojok je ideálny NLGI #1,5 až #2. Pre našu vysokovýkonnú radu vyrábame ozubené spojky s vnútornými kanálmi, ktoré zabezpečujú rovnomerné rozloženie, vďaka čomu je proces mazania rýchlejší a spoľahlivejší.

Zhrnutie a najlepšie postupy pre mazanie ozubených spojok

Aby ste definitívne odpovedali na otázku „ako často by sa mali ozubené spojky premazávať“: začnite so základnou líniou každých 3 až 6 mesiacov pre všeobecné priemyselné služby, ale neustále upravujte na základe rýchlosti, zaťaženia, teploty, znečistenia a veľkosti spojky. Naše výrobné skúsenosti vRaydafon Technology Group Co., Limitedukazuje, že proaktívna stratégia mazania znižuje neplánované prestoje o 70 percent a strojnásobuje životnosť vášhoOzubená spojka. Vždy používajte tabuľky korekcie teploty a rýchlosti uvedené v tomto článku, vykonávajte pravidelnú analýzu maziva a nikdy nezanedbávajte stav tesnenia. Pre kritické stroje nainštalujte automatické mazacie zariadenia. Pamätajte, že dobre namazaná ozubená spojka je tichá, zatiaľ čo zanedbaná spojka bude generovať teplo, hluk a prípadné zlyhanie.

Je váš aktuálny plán mazania založený na dohadoch?KontaktovaťRaydafon Technology Group Co., Limiteddnespožiadať o bezplatný výpočet vlastného intervalu mazania pre vašu konkrétnu aplikáciu ozubenej spojky. Naši inžinieri z továrne poskytnú podrobnú správu vrátane parametrov produktu, odporúčaného typu maziva a šablóny denníka údržby. Inovujte na našu sériu pokročilých ozubených spojok a získajte technickú podporu 24/7. Pošlite nám svoje prevádzkové údaje a my optimalizujeme váš mazací program pre maximálnu prevádzkyschopnosť a najnižšie celkové náklady na vlastníctvo.
