Aké sú typy kužeľových ozubených kolies a princípy ich prevodu?

Keď dva hlavné hriadele nie sú rovnobežné, ozubený prevod medzi nimi sa nazýva ozubený prevod s pretínajúcou sa osou alebo prevod s kužeľovým ozubením.Kužeľové prevodysú prevodové komponenty navrhnuté špeciálne na prevod medzi pretínajúcimi sa hriadeľmi. Ich dĺžky a tvary zubov sa líšia, vrátane ostrohového, špirálovitého a oblúkového tvaru. Priame kužeľové prevody pritiahli značnú pozornosť vďaka ich širokému spektru použitia. Hoci kedysi boli špirálové kužeľové kolesá menej obľúbené kvôli ťažkostiam pri obrábaní, v súčasnosti ich postupne nahrádzajú špirálové kužeľové kolesá. Hoci špirálové kužeľové prevody vyžadujú špecializované obrábacie stroje, ponúkajú hladký prevod a vysokú nosnosť, vďaka čomu sú široko používané v aplikáciách, ako sú automobily, traktory a stroje na ťažbu uhlia.

Priame kužeľové kolesá

Medzi mnohými druhmikužeľové kolesáPriame kužeľové kolesá s jednoduchým profilom zubov a vynikajúcim výkonom prevodovky sa stali kľúčovými komponentmi mnohých mechanických systémov. Tento typ prevodovky však trpí zlou prevádzkovou plynulosťou a vo všeobecnosti je vhodný pre priemerné rýchlosti rozstupu menšie ako 5 m/s. Majú tiež pomerne nízku nosnosť. Vďaka jednoduchosti výroby sú však široko používané.

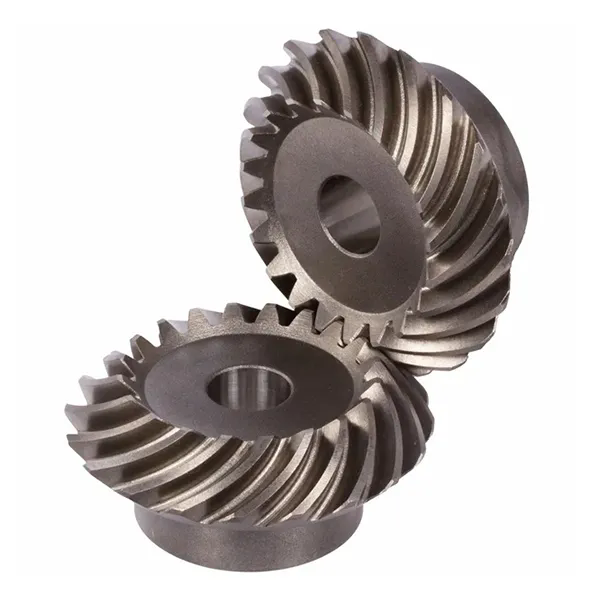

Špirálové kužeľové kolesá

Keď sa hlavné hriadele pretínajú a nie sú rovnobežné, použitý ozubený prevod sa nazýva špirálový kužeľový prevod. Tento spôsob prenosu je široko používaný v automobilovom, leteckom a kozmickom priemysle a v iných oblastiach a má veľký význam pre zlepšenie výkonu a účinnosti mechanických systémov.

Kužeľové kolesá s kruhovým oblúkom

Tiež známe ako prevodovka so špirálovým kužeľovým ozubením, vyznačujú sa špirálovitým záberom zubov charakteristickou pre progresívny kontakt a veľkým pomerom prekrytia, čo vedie k hladkému prevodu, nízkej hlučnosti a vysokej nosnosti. Minimálny počet zubov môže byť až 5, čo umožňuje väčšie prevodové pomery a menšie rozmery mechanizmu. Kužeľová prevodovka s kruhovým oblúkom, ktorá má mnoho podobností s valcovou prevodovkou, dosahuje efektívny prevod prostredníctvom čistého odvaľovania rozstupového kužeľa, vďaka čomu je prevod medzi prevodmi hladší a zabezpečuje hladký a efektívny prevod.

Nasledujúca tabuľka vám môže pomôcť lepšie pochopiť tieto triKužeľové ozubené kolesospôsoby prenosu.Raydafonvás víta, že si ich kúpite.
