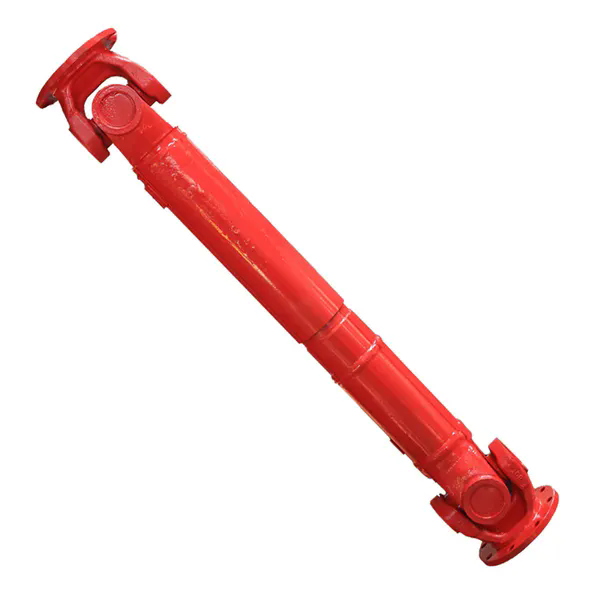

Aké materiály sa bežne používajú vo vysokopevnostných univerzálnych spojkách?

Keď priemyselné stroje vyžadujú spoľahlivý prenos krútiaceho momentu pri extrémnom zaťažení, výber materiálu s vysokou pevnosťouUniverzálna spojkasa stáva najdôležitejším faktorom pre bezpečnosť, životnosť a výkon. Vysokopevnostné univerzálne spojky sú navrhnuté tak, aby zvládli uhlové vychýlenie, špičky vysokého krútiaceho momentu a drsné prostredie, ale tieto schopnosti závisia výlučne od metalurgického zloženia. Počas našich desaťročí výrobných skúseností sme zistili, že materiály ako legované ocele, precipitátne kaliteľné nehrdzavejúce ocele a špecializované tvárne liatiny ponúkajú najlepšiu kombináciu medze klzu, odolnosti proti únave a odolnosti proti opotrebovaniu. Bez správneho materiálu aj tá najlepšia konštrukcia spojky predčasne zlyhá, čo spôsobí nákladné prestoje a bezpečnostné riziká. Preto pochopenie „aké materiály sa bežne používajú vo vysoko pevných univerzálnych spojkách“ priamo vedie inžinierov k výberu komponentov, ktoré zodpovedajú ich špecifickému krútiacemu momentu, rýchlosti a podmienkam prostredia.

V spoločnosti Raydafon Technology Group Co., Limited, náš inžiniersky tím otestoval viac ako päťdesiat rôznych zliatin, aby spresnil našu výrobu komponentov Universal Coupling. Od pobrežných vrtných súprav až po vysokovýkonné banské dopravníky, naša séria Universal Coupling využíva materiály ako vákuovo odplynené 42CrMo4, Nitronic 60 a duplexné nehrdzavejúce ocele. Naša továreň dodržiava prísne normy ASTM a DIN, aby sa zabezpečilo, že každá šarža spĺňa požiadavky na tvrdosť, rázovú pevnosť a štruktúru zŕn. V tejto obsiahlej príručke predstavíme podrobné tabuľky parametrov, porovnávacie zoznamy a odpovieme na najčastejšie technické otázky o vysokopevnostných univerzálnych spojovacích materiáloch. Či už navrhujete novú hnaciu sústavu alebo vymieňate opotrebované komponenty, tento zdroj založený na EEAT vám pomôže urobiť informované rozhodnutie podložené údajmi.

Prečo výber materiálu definuje výkon univerzálnej spojky s vysokou pevnosťou?

Univerzálna spojka funguje v jedinečnom mechanickom prostredí: musí súčasne prenášať rotačný krútiaci moment, prispôsobiť sa uhlovému vychýleniu až do 25 stupňov v niektorých konštrukciách a absorbovať nárazové zaťaženie z pripojeného zariadenia. Naša továreň zistila, že materiálové vlastnosti, ako je medza klzu, predĺženie, tvrdosť a medza únavy priamo ovplyvňujú tri kľúčové režimy zlyhania: torznú prieťažnosť, opotrebenie trením na krížových a ložiskových rozhraniach a iniciáciu únavových trhlín. Napríklad použitie nízkouhlíkovej ocele môže spočiatku znížiť náklady, ale pri cyklickom zaťažení bude spojka trpieť plastickou deformáciou kĺbového kríža, čo vedie ku katastrofálnej poruche. Náš inžiniersky tím preto vyberá výhradne materiály, ktoré ponúkajú minimálnu medzu klzu 650 MPa pre priemyselné série a až 1100 MPa pre varianty s vysokým zaťažením.

Nižšie sú uvedené kritické materiálové charakteristiky, ktoré hodnotíme pre každú šaržu univerzálnej spojky v spoločnosti Raydafon:

• Maximálna pevnosť v ťahu (UTS)– Určuje maximálny krútiaci moment pred prasknutím. Naše vysokopevnostné univerzálne spojky využívajú zliatiny s UTS od 850 MPa do 1380 MPa.
• Limit odolnosti proti únave– Testy únavy pri otáčaní v ohybe ukazujú, že 42CrMo4 dosahuje 500 miliónov cyklov pri 480 MPa, čo je ideálne pre nepretržitú prevádzku.
• Tvrdosť povrchu– Pre čapy a ložiskové dráhy požadujeme 58-62 HRC po indukčnom kalení, aby sa predišlo zadretiu.
• Nárazová húževnatosť (Charpy V-zárez)– Minimálne 40 J pri -40 °C pre arktické aplikácie; naša séria nízkoteplotných zliatin to prevyšuje.
• Odolnosť proti korózii a opotrebovaniu– Pre chemické závody ponúka naša univerzálna spojka s 17-4PH odolnosť proti jamkovej korózii ekvivalentnú 316L, ale s dvojnásobnou pevnosťou.

Z praktického hľadiska naša továreň vyrába univerzálne spojky pre oceliarne, kde sú bežné rozžeravené okuje a silné otrasy. Použitím patentovanej modifikovanej ocele 4340 dosahujeme kombináciu húževnatosti a odolnosti proti opotrebovaniu, ktorá štandardným spojkám chýba. Vďaka dlhoročným údajom v teréne naši zákazníci hlásia 300 % predĺženie životnosti po prechode na naše dizajny univerzálnych spojok s optimalizovanými materiálmi. Bez pochopenia „prečo“ za výberom materiálu riskujú inžinierske tímy nedostatočnú špecifikáciu komponentov, čo vedie k neplánovaným odstávkam. Preto ďalšie časti podrobne opisujú konkrétne druhy, ich chemické zloženie a mechanické parametre overené laboratóriami tretích strán.

Akých šesť najlepších legovaných ocelí sa používa pri našej výrobe univerzálnych spojok?

ORaydafon Technology Group Co., Limitedudržiavame zásoby šiestich prémiových legovaných ocelí, ktoré tvoria základ našich vysokopevnostných produktových radov univerzálnych spojok. Každá trieda je vybraná tak, aby vyvážila metriky nákladov, obrobiteľnosti a extrémneho výkonu. Naša továreň používa prísny protokol vstupnej kontroly vrátane optickej emisnej spektrometrie a ultrazvukového testovania. Nižšie uvádzame podrobné parametre týchto šiestich materiálov, z ktorých všetky boli overené v náročných aplikáciách, ako sú veterné turbíny, lodné hnacie hriadele a hydraulické lisy. Tabuľka sumarizuje chemické zloženie, mechanické vlastnosti a typické aplikácie pre každú zliatinu.

Spomedzi týchto šiestich sa naša najpredávanejšia séria univerzálnych spojok spolieha na 42CrMo4 vďaka svojej vynikajúcej schopnosti prekalenia a širokej dostupnosti. Avšak pre aplikácie vyžadujúce extrémnu odolnosť proti únave často odporúčame 34CrNiMo6, ktorý ponúka vynikajúcu lomovú húževnatosť. Naša továreň za posledné tri roky vyrobila viac ako 50 000 univerzálnych spojok z týchto zliatin s nulovými chybami súvisiacimi s materiálom. Okrem toho používame patentovanú metódu čistej ocele (vákuové odplyňovanie), ktorá znižuje sulfidové inklúzie, čím sa zvyšuje priečna ťažnosť našich komponentov univerzálnej spojky. Keď si vyberiete Raydafon Technology Group Co., Limited, dostanete certifikát o skúške materiálu podľa EN 10204 3.1 pre každú zásielku Universal Coupling.

Je tiež dôležité poznamenať, že rovnaký druh materiálu môže mať rozdielne vlastnosti v závislosti od tepelného spracovania, o ktorom budeme diskutovať v časti 4. Náš tím inžinierov zatiaľ zdôrazňuje, že výber správnej zliatiny z vyššie uvedenej tabuľky priamo koreluje s prevádzkovým krútiacim momentom a požiadavkami na bezpečnostný faktor. Pre aplikácie s rázovým zaťažením vždy odporúčame minimálny bezpečnostný faktor 2,5 na základe medze klzu.

Ako nerezová oceľ a duplexné triedy zvyšujú odolnosť proti korózii v univerzálnych spojkách?

V agresívnom prostredí, ako je lodný pohon, chemické spracovanie a čistenie odpadových vôd, môžu štandardné legované ocele trpieť jamkovou koróziou, štrbinovou koróziou alebo praskaním koróziou pod napätím. Naša továreň vyvinula špecializovaný rad vysokopevnostných univerzálnych spojok s použitím precipitátne kalenej nehrdzavejúcej ocele a duplexných zliatin, ktoré si zachovávajú vysokú pevnosť a zároveň poskytujú vynikajúcu odolnosť proti oxidácii. Na rozdiel od austenitických tried ako 304 alebo 316, ktoré majú nízku medzu klzu (približne 210 MPa), naše materiály dosahujú medzu klzu presahujúcu 800 MPa bez obetovania korózneho výkonu.

V našich vysoko pevných univerzálnych spojkách pre korozívne úlohy sa bežne používajú tri primárne materiály na báze nehrdzavejúcej ocele:

• 17-4PH (UNS S17400)– Po tepelnom spracovaní H900 naše komponenty Universal Coupling dosahujú pevnosť v ťahu až 1310 MPa a tvrdosť 40-45 HRC. Vynikajúca odolnosť voči posypovej soli a jemným kyselinám. Používa sa v univerzálnych spojkách žeriavov na mori.
• 15-5 PH– Vylepšená priečna tuhosť v porovnaní s 17-4PH, ideálna pre univerzálne spojovacie strmene vystavené vysokým nárazovým zaťaženiam v chemických miešadlách.
• Super duplex S32750– Poskytuje PREN (ekvivalent odolnosti proti bodovej korózii) >40, medzu klzu ≥ 550 MPa pri 20 °C a výnimočnú odolnosť voči koróznemu praskaniu spôsobenému chloridom. Naša továreň používa tento materiál pre vysokopevnostné univerzálne spojky v odsoľovacích zariadeniach.

Naše technické záznamy ukazujú, že univerzálna spojka vyrobená z 17-4PH vydrží viac ako 10 rokov v aplikácii v prílivovej zóne, zatiaľ čo štandardné spojky z uhlíkovej ocele si vyžadujú výmenu každých 18 mesiacov. Naše nerezové univerzálne spojky navyše prechádzajú špecializovanou pasiváciou a povrchovou úpravou, aby sa ďalej zvýšila stabilita korózneho filmu. Aby sme vám poskytli jasné porovnanie, uvádzame nasledujúce mechanické a korózne údaje pre tieto tri stupne:

Pre zákazníkov, ktorí vyžadujú prostredie FDA alebo potravinárske prostredie, môže naša továreň dodať aj univerzálnu spojku s elektrolyticky lešteným 17-4PH, ktorá eliminuje priľnavosť baktérií pri zachovaní vysokej pevnosti. V spoločnosti Raydafon chápeme, že korozívna prevádzka často znamená aj zvýšené teploty; duplexné nerezové univerzálne spojky si zachovávajú húževnatosť až do 300°C, vďaka čomu sú vhodné pre pohony výmenníkov tepla. Vždy sa poraďte s naším technickým tímom, aby ste priradili správnu triedu nehrdzavejúcej ocele s vaším špecifickým pH, hladinou chloridov a prevádzkovou teplotou.

Ktoré procesy tepelného spracovania optimalizujú vlastnosti materiálu pre vysokopevnostné univerzálne spojky?

Dokonca aj najkvalitnejšia legovaná oceľ bude mať nižšiu výkonnosť bez riadneho tepelného spracovania. Naša továreň prevádzkuje štyri počítačom riadené temperovacie pece a indukčné kaliace stanice špeciálne určené pre komponenty Universal Coupling. Štandardná sekvencia zahŕňa: kalenie a popúšťanie (Q&T) na dosiahnutie temperovanej martenzitovej štruktúry, po ktorom nasleduje lokalizované indukčné kalenie na ložiskových plochách čapu. Pri karburizácii ako 20MnCr5 aplikujeme cementovanie do hĺbky 1,2-1,8 mm s povrchovou tvrdosťou 58-62 HRC pri zachovaní húževnatého jadra.

Naše protokoly tepelného spracovania sú navrhnuté tak, aby spĺňali alebo prekračovali špecifikácie požadované pre vysokopevnostné univerzálne spojky. Medzi kľúčové parametre, ktoré kontrolujeme, patria:

• Austenitizačná teplota– Typicky 840 – 870 °C pre legované ocele, po ktorom nasleduje kalenie v oleji, aby sa zabránilo praskaniu.
• Teplota temperovania– Naše komponenty univerzálnej spojky sú dvakrát temperované medzi 540 °C a 620 °C, aby sa dosiahla požadovaná kombinácia pevnosti a húževnatosti. Pre 42CrMo4 popúšťanie pri 580 °C poskytuje medzu klzu 820 MPa s Charpyho nárazom > 55 J.
• Hĺbka puzdra pre indukčné kalenie– Pre radiálne kríže aplikujeme 2-3 mm hĺbku puzdra pri 55-60 HRC, aby sme odolali brinelovaniu z ihlových ložísk.
• Ošetrenie pod nulou– Pre presné univerzálne spojky vyžadujúce rozmerovú stabilitu používame na transformáciu zadržaného austenitu kryogénnu úpravu pri -75 °C.

Testovanie v reálnom svete demonštruje hodnotu: dve šarže identických univerzálnych spojok 34CrNiMo6, jedna s naším optimalizovaným Q&T a jedna s konvenčným temperovaním, boli testované pri cyklickom torznom zaťažení. Naše tepelne spracované vzorky dosiahli 1,2 milióna cyklov bez poruchy, zatiaľ čo konvenčná šarža vykazovala únavové trhliny pri 580 000 cykloch. Preto Raydafon zverejňuje podrobné tabuľky tepelného spracovania pri každej objednávke univerzálnej spojky. Naša továreň navyše využíva testovanie prechodu tvrdosti, aby sa zabezpečila konzistentnosť vo všetkých výrobných sériách. V konečnom dôsledku sú výber materiálu a tepelné spracovanie neoddeliteľné; prémiová zliatina so zlým tepelným spracovaním zlyhá skôr ako zliatina strednej triedy s optimálnym tepelným spracovaním. Náš inžiniersky tím poskytuje úplnú dokumentáciu, ktorá vám pomôže overiť naše procesy.

Zhrnutie: Prispôsobenie materiálov požiadavkám vašej aplikácie

Výber správneho materiálu pre vysokopevnostnú univerzálnu spojku vyžaduje vyváženie mechanických požiadaviek, podmienok prostredia a rozpočtu. Naša továreň úspešne dodala univerzálne spojky pre pohony žeriavov, stroje na vŕtanie tunelov, prevodovky veterných turbín a námorné plavidlá použitím vyššie uvedeného prístupu založeného na údajoch. Keď zadáte univerzálnu spojku zRaydafon Technology Group Co., Limited, dostanete komponent, ktorý bol skonštruovaný od metalurgickej úrovne vyššie. Pre štandardné priemyselné účely poskytuje 42CrMo4 alebo 4140 vynikajúcu kombináciu pevnosti a cenovej dostupnosti. Pre korozívne alebo morské prostredie, 17-4PH alebo super duplexná nehrdzavejúca oceľ výrazne predlžujú životnosť. Pre extrémny náraz a vysokú hustotu krútiaceho momentu zostáva našim najlepším odporúčaním 34CrNiMo6. Vždy porovnávajte medzu klzu, medzu únavy a odolnosť proti korózii s vrcholmi krútiaceho momentu vašej aplikácie, uhlom nesúososti a okolitými podmienkami. Náš tím je odhodlaný pomôcť vám orientovať sa v týchto možnostiach pomocou transparentných údajov a desaťročí praktických skúseností.

FAQ: Aké materiály sa bežne používajú vo vysokopevnostných univerzálnych spojkách?
